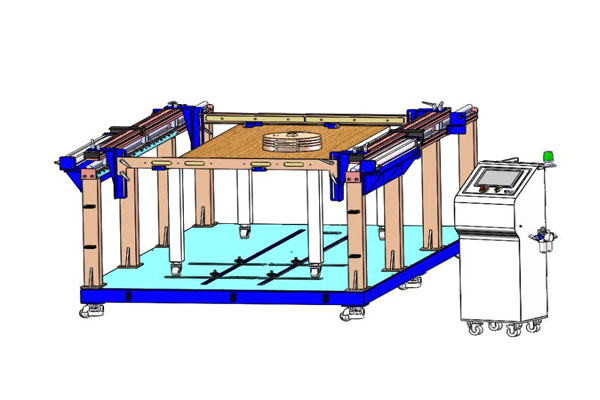

桌子行走疲勞試驗儀HD-AF702
一、產品功能
HD-AF702桌子行走疲勞試驗儀，本產品適用於測試移動桌子腳輪的耐久度，通過氣動組件夾持桌子進行往複位移，設置好規定時間、次數，在循環試驗中檢測輪子材料的耐久性。
二、主要技術參數
| 指標 | 參數 |
| 加載砝碼 | 共50kg，可拆分為39kg（含直徑305mm圓盤）， BIFMA要求：砝碼與305mm加載盤共39kg |
| 測試速度 | 10±2次/min |
| 顯示方式 | 觸摸屏顯示 |
| 控製方式 | PLC控製 |
| 測試次數 | 1-999999次（任意設定） |
| 電 源 | AC/220V、3A、50HZ |
| 整機功率 | 0.2KW |
| 氣 壓 | ≥0.6MPa |
| 桌子最大尺寸 | 1800mm×1000mm（L*W） |
| 氣缸行程 | 1000mm |
| 機台尺寸 | 3000×1500×1000mm（L*W*H） |
| 擋塊尺寸 | 3.2mm厚度，距離腳輪200-400mm |
三、試驗標準
EN1730-2012、BIFMAX5.5-2014等執行標準。
四、操作原理
桌子腳輪耐久性試驗：在桌子中心施加規定的載荷，腳輪應可自由旋轉，施力點應距離桌麵頂部不低於50mm，在水平移動一米的距離時至少一個腳輪應經過障礙物，在一米的末端，應向相反方向移動，腳輪應返回起始點，重複該循環，直到腳輪運行2分鍾。在接下來的2分鍾試驗開始前，應有2分鍾的靜置時間，接著重複該程序，直到完成規定的循環次數（一個循環包括一個向前和向後的運動），再檢查腳輪和結構是否有影響功能的損壞。
四、產品特點
（一）硬件特點
1.設備立柱采用A3鋼材，使用精密激光切割及數控折床彎折、焊接成型，附著金屬藍配色的烤漆塗裝；
2.夾持夾具用氣缸帶動，使夾持夾具帶動桌子通過導軌滑塊做前後往返運動，運行平穩；
3.采用滑動式障礙塊設計，可按試驗標準要求設置障礙塊位置，拆卸方便；
4.設備短路保護，避免過大的短路電流使電器設備過熱或受電動力作用而遭到損壞。
（二）軟件特點
1.控製方式采用PLC可編程序控製器，有效避免線路板、伺服驅動器等對測試數據的幹擾，語言可選英語、中文，操作直觀方便，可完成試驗參數設定、工作狀態控製、數據采集及結果顯示；
1.實驗次數可在0-999999次任意設定，達到設定次數後自動停機，可單獨長時間工作；
2.氣缸伸縮提示，當氣缸不能正常伸出或收縮時，儀器會提示報警；
3.儀器斷電保護，斷電時瞬間保存當前測試數據，下次通電使用時，可查看上次測試數據，或繼續測試。
